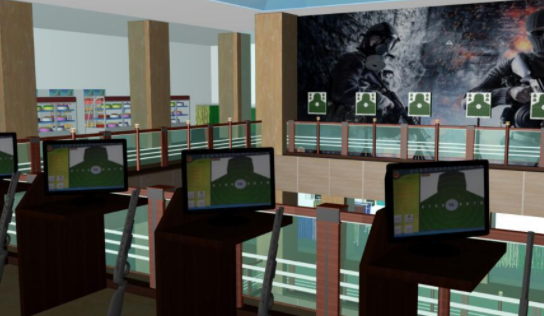

自動報靶系統傳輸鏈路說明：
1)視頻報靶單元采集前端靶位圖像視頻信號，對圖像進行壓縮編碼，并通過無線網橋把數據傳輸給無線中繼1。
2)無線中繼1把數據傳回給無線中繼2，無線中繼2再把數據傳給所有的射手單元和管理單元。3)射手單元通過無線中繼2接收前端視頻報靶單元采集的靶位圖像數據，對數據進行解壓還原，并進行圖像處理和圖像分析，計算出終彈孔數據，并以語音和圖像的方式顯示當前射手打靶情況。移動靶同時在網絡打靶模式時，把打靶的數據通過無線中繼2傳給管理單元，供管理單元使用。
通過無線中繼2，管理端可以和射手單元和視頻報靶單元進行通訊。移動靶費用管理端可以對當前所有射手單元與視頻報靶單元進行配置，管理所有靶位的打靶過程，統計、儲存、打印所有射手單元的打靶數據。
